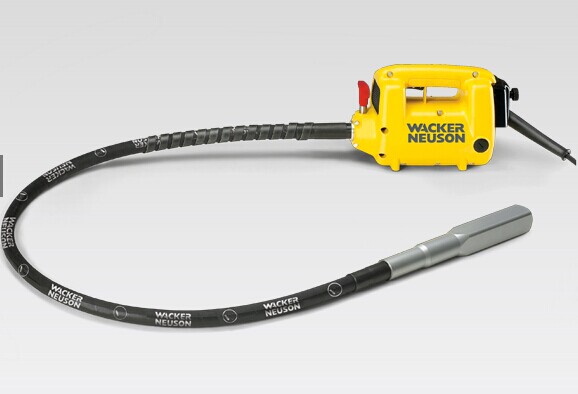

威克諾森HMS模塊化插入式振動器
Specifications
可單獨配置： 威克諾森HMS系列插入式振動器
HMS系列產品提供靈活性與成本效益： 此系列插入式振動器可單獨配置不同的撓性軸、振動棒頭和電動機。 所有設備均具有快速接頭，以便快速和靈活更換。 振動棒頭經感應淬火，因此具有高耐磨損性。
可選擇3種電動機和3種汽油發動機
可選擇12種不同的振動棒頭
11種不同的撓性軸
可能的組合
汽油發動機， 插入式振動器與撓性軸
S ＝短標準振動棒頭 HA＝高振幅的混合振動棒頭黃色）=允許組合（ x ）=不允許
電動機， 插入式振動器與撓性軸
S ＝短標準振動棒頭 HA ＝高振幅的混合振動棒頭
(灰色) = M 1000 (黃色) = M 2000 (紅色) = M 3000
(白色）=不推薦（ x ）=不允許
型式
 | 0005494 M 1000 | 緊湊型1千瓦電動機，重5.7公斤 | |
| 0005495 M 2000 | 中型1.5千瓦電動機，重6.4公斤 | |
| 0005800 M 3000 | 大型2.3千瓦電動機，重8.1公斤 | |
 | 0610324 A 1500/35 | 緊湊型1千瓦汽油機，重10.6公斤 | |
 | 0610325 A 5000/160 | 4千瓦汽油機，重23.6公斤 | |
| 0610329 L 5000/225 | 3.3千瓦柴油機，重35.6公斤 | |
 | 0086243 SM1-E | 撓性軸：長1000毫米，重1.5公斤 | |
| 0086244 SM2-E | 撓性軸：長2000毫米，重2.5公斤 | |
| 0086245 SM4-E | 撓性軸：長4000毫米，重4.3公斤 | |
 | 0080604 SM0-S | 撓性軸：長500毫米，重1.3公斤 | |
| 0080605 SM1-S | 撓性軸：長1000毫米，重2.7公斤 | |
| 0080606 SM2-S | 撓性軸：長2000毫米，重4.3公斤 | |
| 0080607 SM3-S | 撓性軸：長3000毫米，重5.9公斤 | |
| 0080608 SM4-S | 撓性軸：長4000毫米，重7.1公斤 | |
| 0080609 SM5-S | 撓性軸：長5000毫米，重9.3公斤 | |
| 0080610 SM7-S | 撓性軸：長7000毫米，重12.9公斤 | |
| 0085860 SM9-S | 撓性軸：長9000毫米，重15.1公斤 | |
 | 0006567 H 25 | 標準振動棒頭，直徑25毫米，長度440毫米。 | |
 | 0006568 H 35 | 標準振動棒頭，直徑35毫米，長度410毫米。 | |
 | 0006569 H 45 | 標準振動棒頭，直徑45毫米，長度385毫米。 | |
 | 0006570 H 55 | 標準振動棒頭，直徑57毫米，長度410毫米。 | |
| 0006571 H 65 | 標準振動棒頭，直徑65毫米，長度385毫米。 | |
 | 0006566 H 25S | 短振動棒頭，直徑25毫米，長度295毫米。 | |
 | 006592 H 35S | 短振動棒頭，直徑35毫米，長度310毫米。 | |
 | 0006593 H 45S | 短振動棒頭，直徑45毫米，長度305毫米。 | |
 | 0610058 H 25HA | 方形振動棒頭，直徑26毫米，長度380毫米。 | |
 | 0610059 H 35HA | 方形振動棒頭，直徑36毫米，長度405毫米。 | |
 | 0610060 H 45HA | 方形振動棒頭，直徑45毫米，長度390毫米。 | |
 | 0610061 H 50HA | 方形振動棒頭，直徑50毫米，長度395毫米。 | |
 | 0009371 HR 48 | Rubber coated vibrator head, 48 mm diameter. length = 360 mm. | |
 | 0009372 HR 65 | Rubber coated vibrator head, 65 mm diameter. length = 380 mm. |
技術參數
電氣傳動
| M 1000 | M 2000 | M 3000 | |
|---|---|---|---|
| 發動機 | 雙重絕緣普通電機 | 雙重絕緣普通電機 | 雙重絕緣普通電機 |
| 電壓 1~ V | 230 | 230 | 230 |
| 電流 A | 4,5 | 6,5 | 10 |
| 頻率 赫茲 | 50 - 60 | 50 - 60 | 50 - 60 |
| 功率 千瓦（米制馬力） | 1,0 (1.36) | 1,5 (2.0) | 2,3 (3.1) |
| 重量 千克 | 5,7 | 6,4 | 8,1 |
| 長 x 寬 x 高 毫米 | 350 x 160 x 200 | 350 x 160 x 200 | 350 x 160 x 200 |
| 電源電纜 米 | 4,7 | 4,7 | 4,7 |
汽油發動機傳動
| A 1500/35 | A 5000/160 | L 5000/225 | |
|---|---|---|---|
| 發動機 | 風冷式單汽缸四沖程本田汽油發動機 | 風冷式單汽缸四沖程本田汽油發動機 | 風冷式單汽缸四沖程科勒汽油發動機 |
| 功率 千瓦（米制馬力） | 1,0 (1.36) | 4,0 (5.4) | 3,3 (4.5) |
| 燃料型號 | 普通級汽油 | 普通級汽油 | 柴油 |
| 燃料消耗 升/小時 | 0,8 | 1 | 1 |
| 油箱容積 升 | 0,55 | 3,6 | 3 |
| 重量 千克 | 10,6 | 23,6 | 35,6 |
| 長 x 寬 x 高 毫米 | 424 x 274 x 403 | 567 x 421 x 387 | 567 x 421 x 469 |
撓性軸
| SM1-E | SM2-E | SM4-E | |
|---|---|---|---|
| 重量 千克 | 1,5 | 2,5 | 4,3 |
| 長度 毫米 | 100 | 200 | 400 |
撓性軸
| SM0-S | SM1-S | SM2-S | SM3-S | |
|---|---|---|---|---|
| 重量 千克 | 1,3 | 2,7 | 4,3 | 5,9 |
| 長度 毫米 | 50 | 100 | 200 | 300 |
撓性軸
| SM4-S | SM5-S | SM7-S | SM9-S | |
|---|---|---|---|---|
| 重量 千克 | 7,1 | 9,3 | 12,9 | 15,1 |
| 長度 毫米 | 400 | 500 | 700 | 900 |
振動棒頭——標準
| H 25 | H 35 | H 45 | H 55 | H 65 | |
|---|---|---|---|---|---|
| 直徑 毫米 | 25 | 35 | 45 | 57 | 65 |
| 重量 千克 | 1,3 | 2,1 | 3,4 | 5,4 | 6,8 |
| 長度 毫米 | 440 | 410 | 385 | 410 | 385 |
振動棒頭——短
| H 25S | H 35S | H 45S | |
|---|---|---|---|
| 直徑 毫米 | 25 | 35 | 45 |
| 重量 千克 | 0,8 | 1,6 | 2,8 |
| 長度 毫米 | 295 | 310 | 305 |
振動棒頭——方形
| H 25HA | H 35HA | H 45HA | H 50HA | |
|---|---|---|---|---|
| 直徑 毫米 | 26 | 36 | 45 | 50 |
| 重量 千克 | 1,3 | 2,3 | 3,3 | 3,9 |
| 長度 毫米 | 380 | 405 | 390 | 395 |
振動棒頭——帶橡膠涂層
| HR 48 | HR 65 | |
|---|---|---|
| 直徑 毫米 | 48 | 65 |
| 重量 千克 | 2,7 | 3,8 |
| 長度 毫米 | 360 | 380 |
