阿特拉斯-科普柯AtlasCopco(雙回路）液壓動力站使用注意事項及保養
阿特拉斯-科普柯AtlasCopco(雙回路）液壓動力站使用注意事項及保養
技術使用要點：
(1)指定人員操作，且操作人員必須經過專業技術培訓，嚴格執行操作規程，以免發生機械故障或安全事故。
(2)使用前要進行檢查，以保證液壓動力站運轉正常。
(3)啟動汽油機，隨后檢查其怠速、高速以及滿負載荷的情況下運轉是否正常。
(4)檢查外部框架，各連接螺栓有無松動，輪子運轉是否順利等。
(5)作業前要將液壓控制手柄置于OFF位置。
(6)作業時再將液壓控制手柄扳至ON位置。
(7)作業中要注意使動力站盡可能遠離工作區域，如果發現動力站有異常情況，應立即停機檢查并排除故障。
(8)操作人員必須配有防護用具，如手套、勞保鞋等。
(9)使用后將液壓動力站與工具脫離開，分別擦干凈，存放到干燥、通風的地方。
3)保養、維修
(1)例行保養
液壓動力站例行保養內容及要求見表。
液壓動力站例行保養
序號 | 保養項目 | 技術要求 | |
1 | 汽油機 | （1）檢查燃油箱油量 （2）檢查機油油質 （3）檢查空氣濾清器（4）檢查整機運轉情況 | （1）燃油不足時，應添加 （2）機油不足時，應加至標準油位,若油質變差則更換機油 （3）保證空氣濾清器清潔，若有破損、堵塞則更換 （4）發動機應容易啟動，運轉正常，否則應查明原因，排除故障。 |
2 | 液壓系統 | （1）檢查液壓油 （2）檢查各連接管路 | （1）液壓油不足時應予加足 （2）管路和接頭處如有滲漏，應予排除 |
3 | 傳動系統 | 檢查聯軸器 | 連接要牢固，如有松動，應予以緊固。 |
4 | 行走機構 | 檢查行走輪 | 行走應順利，無損傷。 |
5 | 外部框架、底座 | 檢查框架連接螺栓、汽油機底座螺栓 | 連接牢固，若松動應予緊固 |

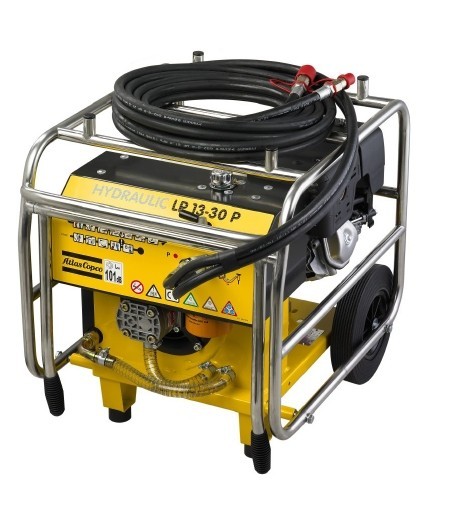

阿特拉斯-科普柯AtlasCopcoLP 13-30 P: 30 lpm (8 gpm) 汽油驅動式動力站，汽油液壓動力單元包含 7 m (52 ft) 接長雙管
1807 0110 12
您幾乎可以隨處使用阿特拉斯·科普柯動力站：裝有移動輪和把手，在建設用地周圍易于操作。這些動力站易于啟動、噪音級別較低且外形小巧，不使用時可以存放在架子上。而且它們輕質便攜，兩個人就可以抬起并安放在貨車后部。
該動力站配備功率調節裝置 (POD)。不使用工具時，液壓調節系統會自動使發動機處于怠速狀態；激活工具時，發動機自動加速。
功能和特點
- 輕質、緊湊、便攜
- 功率調節裝置 - 高效率、低噪音、低油耗
- 維護少、壽命長 - 運動零件在密閉的潤滑回路中運行
- 具有可折疊把手的保護性鋼架構
- 吊環和交叉起吊桿
- 工具無廢氣排放 - 帶有發動機的動力站可以遠離工具放置
- 大型回油過濾器和保養指示器
- 帶有節溫器的油冷卻器
應用
- 液壓工具的動力源進口阿特拉斯-科普柯AtlasCopco液壓動力站
技術數據
- 單位:
- 公制
- 英制
技術規格 | |
油流量 | 20
- 30 l/min |
包括油在內的重量 | 91
kg |
長度 | 745
mm |
寬度 | 600
mm |
高度 | 705
mm |
最大壓力 | 150
bar |
燃料容量 | 6.5
l |
包括軟管 | 是 |
功率調節裝置 (POD) | 是 |
油控制：發動機油 | 是 |
電啟動 | 無 |
保證的聲功率級，Lw (2000/14/EC)* | 101
dB(A) |
聲壓級 (ISO 11203)* Lp，r=1m | 89
dB(A) |
經過 CE 認證 | 是 |
EHTMA 級 | C/D |
發動機 | |
品牌 | Honda |
粉末 | 13
HP |

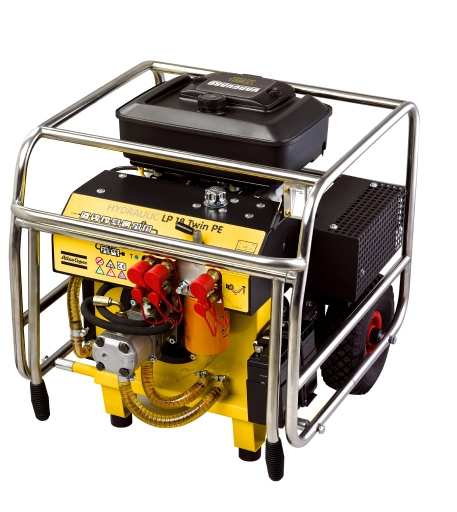

阿特拉斯-科普柯AtlasCopcoLP 18 Twin PE: 2x20 / 1x40 lpm (2x5 / 1x10 gpm) 汽油驅動式動力站/汽油液壓動力單元
1807 0160 16
您幾乎可以隨處使用阿特拉斯·科普柯動力站：裝有移動輪和把手，在建設用地周圍易于操作。這些動力站易于啟動、噪音級別較低且外形小巧，不使用時可以存放在架子上。而且它們輕質便攜，兩個人就可以抬起并安放在貨車后部。
還提供具有雙泵和單泵配置、不同流量和壓力設置的機型。
功能和特點
- 輕質、緊湊、便攜
- 功率調節裝置 - 高效率、低噪音、低油耗
- 維護少、壽命長 - 運動零件在密閉的潤滑回路中運行
- 具有可折疊把手的保護性鋼架構
- 吊環和交叉起吊桿
- 工具無廢氣排放 - 帶有發動機的動力站可以遠離工具放置
- 大型回油過濾器和保養指示器
- 帶有節溫器的油冷卻器
應用
- 液壓工具的動力源
技術數據
- 單位:
- 公制
- 英制
技術規格 | |
油流量 | 20
- 40 l/min |
包括油在內的重量 | 111
kg |
長度 | 755
mm |
寬度 | 700
mm |
高度 | 720
mm |
最大壓力 | 145
bar |
燃料容量 | 7.2
l |
包括軟管 | 無 |
功率調節裝置 (POD) | 是 |
油控制：發動機油 | 是 |
電啟動 | 是 |
保證的聲功率級，Lw (2000/14/EC)* | 101
dB(A) |
聲壓級 (ISO 11203)* Lp，r=1m | 88
dB(A) |
經過 CE 認證 | 是 |
EHTMA 級 | C/E |
發動機 | |
品牌 | B&S
Vanguard |
粉末 | 18
HP |
阿特拉斯-科普柯AtlasCopcoLP18 Twin PE: 2x20 / 1x40 lpm (2x5 / 1x10 gpm) 汽油驅動式動力站/汽油液壓動力單元
1807 0160 16
您幾乎可以隨處使用阿特拉斯·科普柯動力站：裝有移動輪和把手，在建設用地周圍易于操作。這些動力站易于啟動、噪音級別較低且外形小巧，不使用時可以存放在架子上。而且它們輕質便攜，兩個人就可以抬起并安放在貨車后部。
還提供具有雙泵和單泵配置、不同流量和壓力設置的機型。
功能和特點
- 輕質、緊湊、便攜
- 功率調節裝置 - 高效率、低噪音、低油耗
- 維護少、壽命長 - 運動零件在密閉的潤滑回路中運行
- 具有可折疊把手的保護性鋼架構
- 吊環和交叉起吊桿
- 工具無廢氣排放 - 帶有發動機的動力站可以遠離工具放置
- 大型回油過濾器和保養指示器
- 帶有節溫器的油冷卻器
應用
- 液壓工具的動力源進口阿特拉斯-科普柯AtlasCopco液壓動力站
技術數據
- 單位:
- 公制
- 英制
技術規格 | |
油流量 | 20
- 40 l/min |
包括油在內的重量 | 111
kg |
長度 | 755
mm |
寬度 | 700
mm |
高度 | 720
mm |
最大壓力 | 145
bar |
燃料容量 | 7.2
l |
包括軟管 | 無 |
功率調節裝置 (POD) | 是 |
油控制：發動機油 | 是 |
電啟動 | 是 |
保證的聲功率級，Lw (2000/14/EC)* | 101
dB(A) |
聲壓級 (ISO 11203)* Lp，r=1m | 88
dB(A) |
經過 CE 認證 | 是 |
EHTMA 級 | C/E |
發動機 | |
品牌 | B&S
Vanguard |
粉末 | 18
HP |
阿特拉斯-科普柯AtlasCopco LP18-30 PE: 30 lpm (8 gpm) 汽油驅動式動力站/汽油驅動單元
1807 0160 41
您幾乎可以隨處使用阿特拉斯·科普柯動力站：裝有移動輪和把手，在建設用地周圍易于操作。這些動力站易于啟動、噪音級別較低且外形小巧，不使用時可以存放在架子上。而且它們輕質便攜，兩個人就可以抬起并安放在貨車后部。
功能和特點
- 輕質、緊湊、便攜
- 高效、低噪音
- 維護少、壽命長 - 運動零件在密閉的潤滑回路中運行
- 具有可折疊把手的保護性鋼架構
- 吊環和交叉起吊桿
- 工具無廢氣排放 - 帶有發動機的動力站可以遠離工具放置
- 大型回油過濾器和保養指示器
- 帶有節溫器的油冷卻器
應用
- 液壓工具的動力源
技術數據
- 單位:
- 公制
- 英制
技術規格 | |
油流量 | 20
- 30 l/min |
包括油在內的重量 | 118
kg |
長度 | 790
mm |
寬度 | 605
mm |
高度 | 690
mm |
最大壓力 | 170
bar |
燃料容量 | 7.2
l |
包括軟管 | 無 |
功率調節裝置 (POD) | 無 |
油控制：發動機油 | 是 |
電啟動 | 是 |
保證的聲功率級，Lw (2000/14/EC)* | 101
dB(A) |
聲壓級 (ISO 11203)* Lp，r=1m | 99
dB(A) |
經過 CE 認證 | 是 |
EHTMA 級 | C/D |
發動機 | |
品牌 | B&S
Vanguard |
粉末 | 18
HP |
阿特拉斯-科普柯AtlasCopco(雙回路）液壓動力站使用注意事項及保養
阿特拉斯-科普柯AtlasCopcoLP18-40
PE: 40 lpm (10 gpm) 汽油驅動式動力站/汽油液壓動力單元
1807 0160 38
您幾乎可以隨處使用阿特拉斯·科普柯動力站：裝有移動輪和把手，在建設用地周圍易于操作。這些動力站易于啟動、噪音級別較低且外形小巧，不使用時可以存放在架子上。而且它們輕質便攜，兩個人就可以抬起并安放在貨車后部。
功能和特點
- 輕質、緊湊、便攜
- 高效、低噪音
- 維護少、壽命長 - 運動零件在密閉的潤滑回路中運行
- 具有可折疊把手的保護性鋼架構
- 吊環和交叉起吊桿
- 工具無廢氣排放 - 帶有發動機的動力站可以遠離工具放置
- 大型回油過濾器和保養指示器
- 帶有節溫器的油冷卻器
應用
- 液壓工具的動力源
技術數據
- 單位:
- 公制
- 英制
技術規格 | |
油流量 | 20
- 40 l/min |
包括油在內的重量 | 118
kg |
長度 | 790
mm |
寬度 | 605
mm |
高度 | 690
mm |
最大壓力 | 145
bar |
燃料容量 | 7.2
l |
包括軟管 | 無 |
功率調節裝置 (POD) | 無 |
油控制：發動機油 | 是 |
電啟動 | 是 |
保證的聲功率級，Lw (2000/14/EC)* | 101
dB(A) |
聲壓級 (ISO 11203)* Lp，r=1m | 99
dB(A) |
經過 CE 認證 | 是 |
EHTMA 級 | C/D/E |
發動機 | |
品牌 | B&S
Vanguard |
粉末 | 18
HP |
阿特拉斯-科普柯AtlasCopcoLP9-20 P: 20 lpm (5
gpm) 汽油驅動式動力站/汽油液壓動力單元，包含 7 m (52 ft) 接長雙管
1807 0080 50
您幾乎可以隨處使用阿特拉斯·科普柯動力站：裝有移動輪和把手，在建設用地周圍易于操作。這些動力站易于啟動、噪音級別較低且外形小巧，不使用時可以存放在架子上。而且它們輕質便攜，兩個人就可以抬起并安放在貨車后部。
該動力站配備功率調節裝置 (POD)。不使用工具時，液壓調節系統會自動使發動機處于怠速狀態；激活工具時，發動機自動加速。
功能和特點
- 罩殼可以完全打開而無需將軟管斷開連接
- 輕質、緊湊、便攜
- 功率調節裝置 - 高效率、低噪音、低油耗
- 具有可折疊把手的保護性鋼架構
- 過濾器量表指示器
- 吊環和起吊橫桿
- 大尺寸回油過濾器和更換指示器
應用
- 液壓工具的動力源
阿特拉斯-科普柯AtlasCopco(雙回路）液壓動力站使用注意事項及保養
技術數據
- 單位:
- 公制
- 英制
技術規格 | |
油流量 | 20
l/min |
包括油在內的重量 | 80
kg |
長度 | 630
mm |
寬度 | 530
mm |
高度 | 640
mm |
最大壓力 | 150
bar |
燃料容量 | 6
l |
包括軟管 | 是 |
功率調節裝置 (POD) | 是 |
油控制：發動機油 | 是 |
電啟動 | 無 |
保證的聲功率級，Lw (2000/14/EC)* | 101
dB(A) |
聲壓級 (ISO 11203)* Lp，r=1m | 87
dB(A) |
EHTMA 級 | C |
發動機 | |
品牌 | Honda |
粉末 | 9
HP |

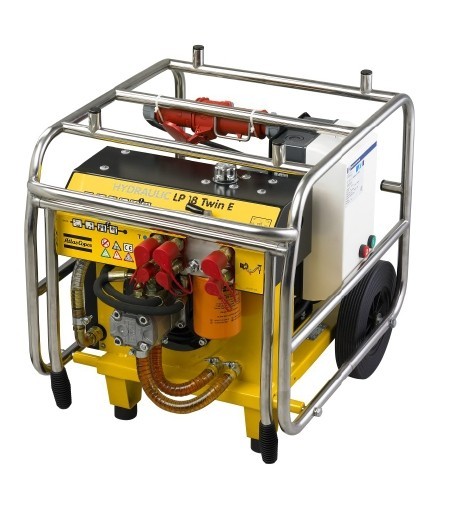

阿特拉斯-科普柯AtlasCopcoLP 18 Twin E: 2x20 /
1x40lpm (2x5 / 1x10gpm) 電驅式動力站
1807 0160 22
您幾乎可以隨處使用阿特拉斯·科普柯動力站：裝有移動輪和把手，在建設用地周圍易于操作。這些動力站易于啟動、噪音級別較低且外形小巧，不使用時可以存放在架子上。而且它們輕質便攜，兩個人就可以抬起并安放在貨車后部。
功能和特點
- 輕質、緊湊、便攜
- 高效、低噪音
- 維護少、壽命長 - 運動零件在密閉的潤滑回路中運行
- 具有可折疊把手的保護性鋼架構
- 吊環和交叉起吊桿
- 工具無廢氣排放 - 帶有發動機的動力站可以遠離工具放置
- 大型回油過濾器和保養指示器
- 帶有節溫器的油冷卻器
應用
- 液壓工具的動力源
技術數據
- 單位:
- 公制
- 英制
技術規格 | |
油流量 | 20
- 40 l/min |
包括油在內的重量 | 123
kg |
長度 | 745
mm |
寬度 | 605
mm |
高度 | 705
mm |
最大壓力 | 155
bar |
包括軟管 | 無 |
保證的聲功率級，Lw (2000/14/EC)* | 101
dB(A) |
聲壓級 (ISO 11203)* Lp，r=1m | 86
dB(A) |
EHTMA 級 | C/E |
發動機 | |
粉末 | 11
kW |
電壓 | 3x400 |
安培 | 32 |

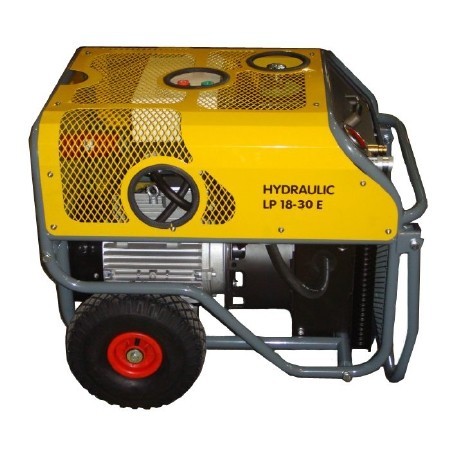

阿特拉斯-科普柯AtlasCopcoLP 18-30 E: 30lpm
(8gpm) 電驅式動力站
1807 0160 43
您幾乎可以隨處使用阿特拉斯·科普柯動力站：裝有移動輪和把手，在建設用地周圍易于操作。這些動力站易于啟動、噪音級別較低且外形小巧，不使用時可以存放在架子上。而且它們輕質便攜，兩個人就可以抬起并安放在貨車后部。
功能和特點
- 輕質、緊湊、便攜
- 高效、低噪音
- 維護少、壽命長 - 運動零件在密閉的潤滑回路中運行
- 具有可折疊把手的保護性鋼架構
- 吊環和交叉起吊桿
- 工具無廢氣排放 - 帶有發動機的動力站可以遠離工具放置
- 大型回油過濾器和保養指示器
- 帶有節溫器的油冷卻器
應用
- 液壓工具的動力源
技術數據
- 單位:
- 公制
- 英制
技術規格 | |
油流量 | 28
- 30 l/min |
包括油在內的重量 | 130
kg |
長度 | 815
mm |
寬度 | 605
mm |
高度 | 690
mm |
最大壓力 | 172
bar |
包括軟管 | 無 |
保證的聲功率級，Lw (2000/14/EC)* | 101
dB(A) |
聲壓級 (ISO 11203)* Lp，r=1m | 86
dB(A) |
EHTMA 級 | D |
發動機 | |
粉末 | 11
kW |
電壓 | 3x400 |
安培 | 32 |
阿特拉斯-科普柯AtlasCopcoLP 18-40 E: 40lpm
(10gpm) 電驅式動力站
1807 0160 42
阿特拉斯-科普柯AtlasCopco(雙回路）液壓動力站使用注意事項及保養
您幾乎可以隨處使用阿特拉斯·科普柯動力站：裝有移動輪和把手，在建設用地周圍易于操作。這些動力站易于啟動、噪音級別較低且外形小巧，不使用時可以存放在架子上。而且它們輕質便攜，兩個人就可以抬起并安放在貨車后部。
功能和特點
- 輕質、緊湊、便攜
- 高效、低噪音
- 維護少、壽命長 - 運動零件在密閉的潤滑回路中運行
- 具有可折疊把手的保護性鋼架構
- 吊環和交叉起吊桿
- 工具無廢氣排放 - 帶有發動機的動力站可以遠離工具放置
- 大型回油過濾器和保養指示器
- 帶有節溫器的油冷卻器
應用
- 液壓工具的動力源
技術數據
- 單位:
- 公制
- 英制
技術規格 | |
油流量 | 38
- 40 l/min |
包括油在內的重量 | 130
kg |
長度 | 815
mm |
寬度 | 605
mm |
高度 | 690
mm |
最大壓力 | 155
bar |
包括軟管 | 無 |
保證的聲功率級，Lw (2000/14/EC)* | 101
dB(A) |
聲壓級 (ISO 11203)* Lp，r=1m | 86
dB(A) |
EHTMA 級 | E |
發動機 | |
粉末 | 11
kW |
電壓 | 3x400 |
安培 | 32 |

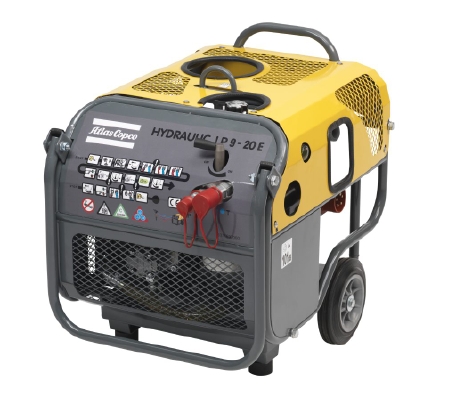

阿特拉斯-科普柯LP 9-20 E: 20lpm (5gpm) 電驅式動力站
807 0080 52
您幾乎可以隨處使用阿特拉斯·科普柯動力站：裝有移動輪和把手，在建設用地周圍易于操作。這些動力站易于啟動、噪音級別較低且外形小巧，不使用時可以存放在架子上。而且它們輕質便攜，兩個人就可以抬起并安放在貨車后部。
功能和特點
- 罩殼可以完全打開而無需將軟管斷開連接
- 輕質、緊湊、便攜
- 高效、低噪音
- 具有可折疊把手的保護性鋼架構
- 過濾器量表指示器
- 吊環和起吊橫桿
- 大尺寸回油過濾器和更換指示器
應用
- 液壓工具的動力源
技術數據
- 單位:
- 公制
- 英制
技術規格 | |
油流量 | 20
l/min |
包括油在內的重量 | 73
kg |
長度 | 630
mm |
寬度 | 530
mm |
高度 | 640
mm |
最大壓力 | 150
bar |
包括軟管 | 無 |
保證的聲功率級，Lw (2000/14/EC)* | 96
dB(A) |
聲壓級 (ISO 11203)* Lp，r=1m | 82
dB(A) |
EHTMA 級 | C |
發動機 | |
粉末 | 5.5
kW |
電壓 | 3x400 |
安培 | 16 |

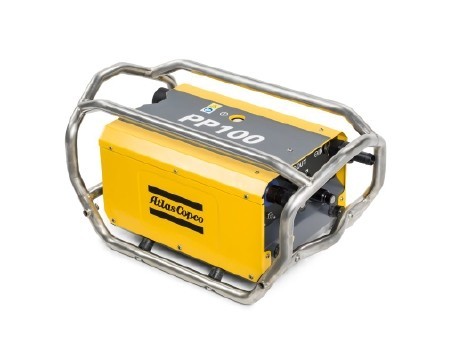

阿特拉斯-科普柯PP100: 液壓鑿巖機系統 HRD100 的電驅式動力機組
8311 0304 20
阿特拉斯-科普柯AtlasCopco(雙回路）液壓動力站使用注意事項及保養
堆疊式 PP100 動力機組主要實現自身控制。智能功能監控油流量和油溫度。水冷卻和自動過熱保護意味著安全性和可靠性是其核心內容。系統還可監控油量并補償壓差。因而，您可以 45° 角傾斜使用 PP100 進行作業，而不損失動力。在礦井內使用簡單的工具可較容易地加滿液壓油。
功能和特點
- 功率調節裝置
- 過熱保護
- 易于運輸
- 堆疊式
技術數據
- 單位:
- 公制
- 英制
技術規格 | |
尺寸：長 x 寬 x 高 | 695
x 402 x 352 mm |
環境溫度范圍 | 5
- 40 oC |
環境濕度范圍 | 10
- 95 % |
包括油在內的重量 | 45
kg |
油流量 | 38
l/m |
液壓油溫度 | 20
- 60 oC |
額定壓力 | 120
bar |
泵類型 | Helical
rotor pump, directly driven from the motor shaft |
過濾 | 10μ
filter in return line. Filter by-pass valve |
冷卻系統 | Water |
電動機類型 | Inverter
controlled 3 phase PM motor |
輸入功率 | 10
kW |
電源 | 525V ± 10%, 50Hz, 12A |
插座 | PC1
5 pole, 3P, pilot +E |
電氣安全 | Earth
supervision, earth in cable screen, installed with a residual current device |
IP 等級 | IP66 |
零件號 | 8311030420 |
Noise
declaration statement | |
保證的聲功率級 (2000/14/EC) | 90
Lw. dB(A) |
聲壓 EN ISO 11023 | 74
dB(A) |
適用于鑿巖機 | |
液壓鑿巖機 | RD100 |
合適的氣腿 | |
由水提供動力的氣腿 | PL70,
PL100, PL120, PL150 |

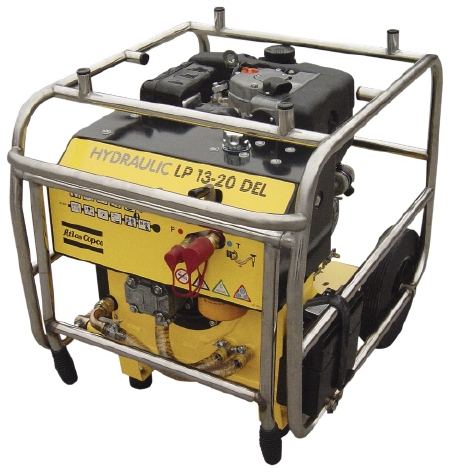

阿特拉斯-科普柯LP 13-20 DEL: 20lpm (5gpm) 柴油驅動式動力站，歐盟范圍內不銷售。
1807 0110 20
您幾乎可以隨處使用阿特拉斯·科普柯動力站：裝有移動輪和把手，在建設用地周圍易于操作。這些動力站易于啟動、噪音級別較低且外形小巧，不使用時可以存放在架子上。而且它們輕質便攜，兩個人就可以抬起并安放在貨車后部。
功能和特點
- 輕質、緊湊、便攜
- 高效
- 維護少、壽命長 - 運動零件在密閉的潤滑回路中運行
- 具有可折疊把手的保護性鋼架構
- 吊環和交叉起吊桿
- 工具無廢氣排放 - 帶有發動機的動力站可以遠離工具放置
- 大型回油過濾器和保養指示器
- 帶有節溫器的油冷卻器
應用
- 液壓工具的動力源
技術數據
- 單位:
- 公制
- 英制
技術規格 | |
油流量 | 18
- 20 l/min |
包括油在內的重量 | 116
kg |
長度 | 745
mm |
寬度 | 600
mm |
高度 | 705
mm |
最大壓力 | 150
bar |
燃料容量 | 5.5
l |
包括軟管 | 無 |
功率調節裝置 (POD) | 無 |
油控制：發動機油 | 無 |
電啟動 | 是 |
EHTMA 級 | C |
發動機 | |
品牌 | Lombardini |
粉末 | 10
HP |
技術使用要點：
(1)指定人員操作，且操作人員必須經過專業技術培訓，嚴格執行操作規程，以免發生機械故障或安全事故。
(2)使用前要進行檢查，以保證液壓動力站運轉正常。
(3)啟動汽油機，隨后檢查其怠速、高速以及滿負載荷的情況下運轉是否正常。
(4)檢查外部框架，各連接螺栓有無松動，輪子運轉是否順利等。
(5)作業前要將液壓控制手柄置于OFF位置。
(6)作業時再將液壓控制手柄扳至ON位置。
(7)作業中要注意使動力站盡可能遠離工作區域，如果發現動力站有異常情況，應立即停機檢查并排除故障。
(8)操作人員必須配有防護用具，如手套、勞保鞋等。
(9)使用后將液壓動力站與工具脫離開，分別擦干凈，存放到干燥、通風的地方。
3)保養、維修
(1)例行保養
液壓動力站例行保養內容及要求見表。
液壓動力站例行保養
序號 | 保養項目 | 技術要求 | |
1 | 汽油機 | （1）檢查燃油箱油量 （2）檢查機油油質 （3）檢查空氣濾清器（4）檢查整機運轉情況 | （1）燃油不足時，應添加 （2）機油不足時，應加至標準油位,若油質變差則更換機油 （3）保證空氣濾清器清潔，若有破損、堵塞則更換 （4）發動機應容易啟動，運轉正常，否則應查明原因，排除故障。 |
2 | 液壓系統 | （1）檢查液壓油 （2）檢查各連接管路 | （1）液壓油不足時應予加足 （2）管路和接頭處如有滲漏，應予排除 |
3 | 傳動系統 | 檢查聯軸器 | 連接要牢固，如有松動，應予以緊固。 |
4 | 行走機構 | 檢查行走輪 | 行走應順利，無損傷。 |
5 | 外部框架、底座 | 檢查框架連接螺栓、汽油機底座螺栓 | 連接牢固，若松動應予緊固 |
阿特拉斯-科普柯AtlasCopco(雙回路）液壓動力站使用注意事項及保養
