?進口汽油破碎鎬/內燃搗固機/汽油鑿巖機/汽油破碎機性能檢測研究

張策，趙國存，聞  明

( 中國地震局地殼應力研究所，北京 100085)

［摘 要］ 文章參考國家標準 《鑿巖機械與氣動工具性能試驗方法》 ( GB / T 5621—2008) 研發了一套適合檢測汽油破

碎鎬運行性能的測試系統，論述了系統兩大關鍵技術 “吸能器的制作” 和 “系統標定”，完成了檢測系統的測試試驗工 作。所開發的檢測系統具有體積小巧、操作簡單、測量準確、工作效率高的優點，改變了傳統測量系統體積龐大、功 能單一的缺點。

汽油破碎鎬; 沖擊能; 沖擊頻率

內燃搗固機/汽油鑿巖機汽油破碎鎬

輕便型內燃搗固機威克諾森BH23/BH55/阿特拉斯科普柯CobraTT/汽油鑿巖機/汽油破碎鎬Petrol Breaker廣泛應用在建筑破拆行業之中，它是一種利用沖擊能來?yè)羲槭瘔K或水泥的沖擊式機械。由于內燃搗固機威克諾森BH23/BH55/阿特拉斯科普柯CobraTT/汽油鑿巖機/汽油破碎鎬體積小，使用 方便，因此在破拆行業中發揮了重大作用，也十分適 合作為地震災害現場的救援工具。然而至今我國還沒 有對內燃搗固機威克諾森BH23/BH55/阿特拉斯科普柯CobraTT/汽油鑿巖機/汽油破碎鎬建立一套完善的檢測制度，尤其對此 類工具的兩個重要性能參數 “單次沖擊能” 和 “沖 擊頻率”，還沒有簡便易行的檢測手段。各生產廠家 為了研制開發新產品和控制檢驗產品的質量水平，只 得借助于鑿巖機運行試驗臺來檢驗產品的技術性能。 盡管內燃搗固機威克諾森BH23/BH55/阿特拉斯科普柯CobraTT/汽油鑿巖機/汽油破碎鎬試驗臺可以部分滿足汽油破碎鎬單次 沖擊能和沖擊頻率的測量，但是由于鑿巖機運行試驗 臺設備龐大、結構復雜，且主要用于鑿巖機生產廠商 對鑿巖機類產品的出廠合格檢驗，因此并不適合作為 生產廠家或者其他非專業機構檢測汽油破碎鎬的設 備。本文緊密結合地震行業科研專項項目 “地震救援 裝備檢測 / 校準技術研究”，研發適合地震救援單位使 用的輕便型汽油破碎鎬性能檢測設備。這一工作將對

提升我國地震救援裝備、鐵路養護檢測水平具有重要意義。

2系統關鍵技術

2.1吸能器

威克諾森BH23/BH55/阿特拉斯科普柯CobraTT/汽油鑿巖機/汽油破碎鎬在工作時會產生巨大的沖擊力，如果

不進行緩沖，將對周?chē)?/span>環境產生惡劣影響，甚至使周

圍的儀器設備無法正常工作。因此在測試過程中必須 將被測威克諾森BH23/BH55/阿特拉斯科普柯CobraTT/汽油鑿巖機/汽油破碎鎬安置于一個特別制作的吸能器之 上，以確保測試工作順利展開。吸能器必須保證破碎 鎬在額定工作狀態下有效吸收沖擊力，同時還應保證 采集系統不出現能量反射現象，且反射波能量不應超 過入射波能量的 20% 。經過大量的實際比較，檢測系

整個吸能器由一個內裝淬硬鋼球的鋼管組成，鋼

管被牢牢地固定在一塊質量至少為 300kg 的堅硬基座 底板上以防止其反彈。被測破碎鎬的釬桿從吸能器的 上端插入頂住鋼砧，鋼砧下充滿鋼球。鋼管的熱處理 硬度應為 62HＲC ± 2HＲC 或 750HV ± 10HV，鋼砧和

統選用了摩擦式吸能器，其結構如圖 1 所示。

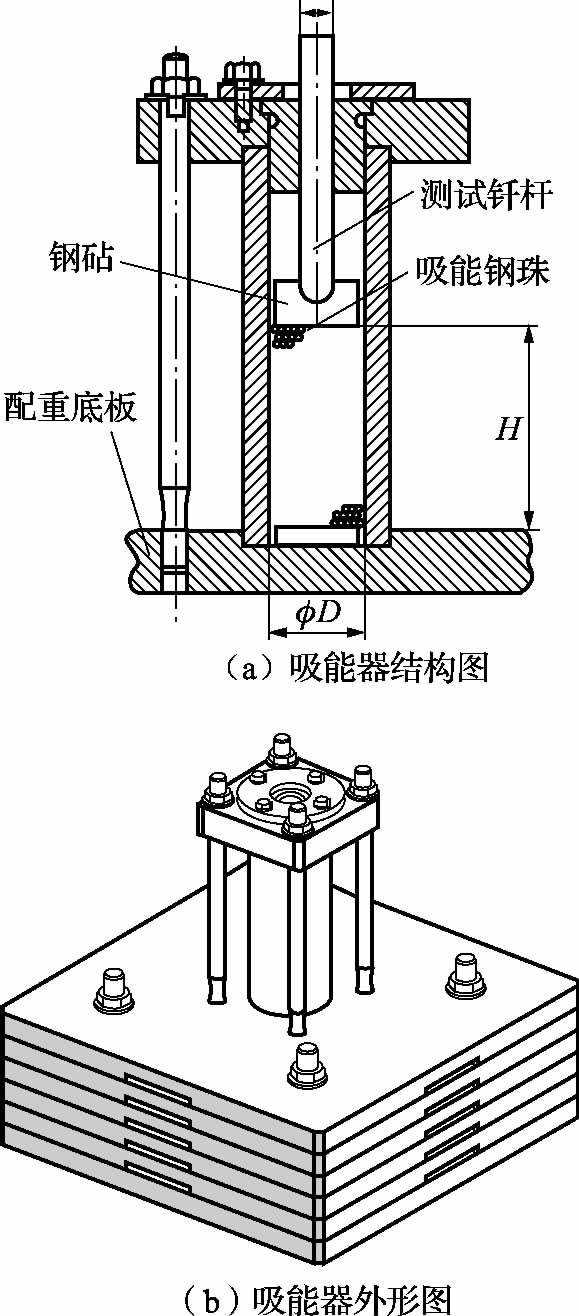

圖 1   吸能器外形、結構圖

進口汽油內燃搗固機/破碎鎬/鑿巖機/破碎機性能測試（威克諾森BH23/BH55/阿特拉斯科普柯Cobra TT

測試釬桿的熱處理硬度應為 55HＲC ± 2HＲC，鋼球的

熱處理硬度應大于 63HＲC。如果測量持續時間長，應 對測試系統予以冷卻。

測試過程中，威克諾森BH23/BH55/阿特拉斯科普柯CobraTT/汽油鑿巖機/汽油破碎鎬產生的沖擊力經測試釬 桿、鋼砧傳到鋼珠，鋼珠之間產生摩擦，大部分沖擊 能將變?yōu)闊崮苌l(fā)掉，從而起到緩沖和吸能作用。

2. 2系統標定

檢測系統的傳感器裝置是對稱貼在測試釬桿兩側

的應變片，考慮到應力波的傳播速度，檢測系統選用

了電阻值 120Ω 的單軸應變片。測試時，為了抵消測 試釬桿彎曲引起的測量誤差，系統采用對臂測量電 橋。對臂測量電橋是將兩枚工作片 Ｒ1 、Ｒ3 分別接在對 臂 AB、CD 上 ( 如圖 2 所示) ，Ｒ2 、Ｒ4 分別接在其它 兩對臂 BC、AD 上。這里 Ｒ2 、Ｒ4 采用動態應變儀內 的電阻，電阻均是 120Ω。考慮到檢測過程耗時僅需 幾秒 ( 鐘) 的時間，這里忽略了溫度變化的影響，因 此未設置溫度補償片。可以證明 UDB 與橋臂電阻有如 下關系:

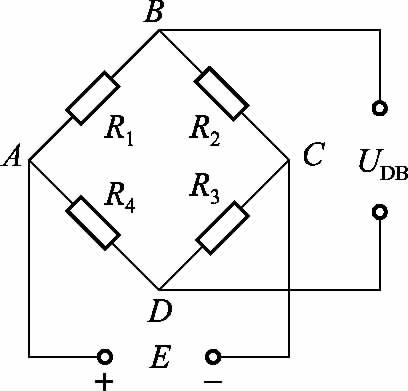

圖 2   測試電橋圖

初始狀態時，Ｒ1 = Ｒ2 = Ｒ3 = Ｒ4 = 120Ω，電橋處

于平衡狀態。當釬桿發生變形時，各電阻的變化量分 別為 ΔＲ1 ， ΔＲ2 ， ΔＲ3 ， ΔＲ4 ， 輸出電壓的相應變

化為:

在小應變ΔＲ ＜ ＜ 1 的條件下，可以證明橋路輸出

電壓為:

由于 ΔＲ2 = ΔＲ4 = 0，且認為 ΔＲ 僅由機械變形引起，

與溫度無關，同時認為所使用的應變片靈敏度系數 Ks

相等，所以

式中:    為應變片靈敏度系 數; ε 為 應 變 片 形 變;

ΔUDB ：為輸出電壓電壓的變化量汽油破碎鎬單次沖擊能的計算方法參考國家標準

GB 5621—2008 提出的沖擊能計算公式，即

式中: e 為能量，J; a 為貼有應變片的桿的截面積，

m2 ;

c 為釬桿中的聲速，m / s; E 為釬桿楊氏模 量，

N / m2j 為積分點個數 ( 至少 30 個積分點) ; Ｒ 為第 j

個積分點的應力振幅，N / m2 ;   Δt 為相鄰積分點的時

間間隔，s。

當波形采集系統采樣率恒定時，Δt 為常數，則上 式變?yōu)?/span>:

( 2)

為 標 定 系 數，

式中:V為電橋輸出電 壓， V;

B為 標 定 系 數，

由于應變片自身參數及粘貼過程的不一致性，檢 測系統需要對新粘貼的應變片進行標定，也就是對系 數 B 進行標定。 參考 GB 5621—2008 提出的標定方 法，檢測系統采用自由落錘法進行標定，并對標定過 程進行了改進。標定時，用一個具有導向裝置的鋼制 勻質重錘自由下落沖擊測試釬桿，記錄采集到的沖擊 波形 ( 如圖 3 所示) 。

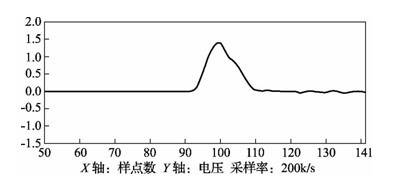

圖 3   標定波形圖

計算時，參數   B 視作一個變量 C ( 能量系數) ，E

此時沖擊能:

由于重錘下落高度和重錘質量已知，因此e = mg

式中  m 為重錘質量; g 為當?shù)刂亓?/span>加速度; h 為重

錘下落高度。式( 3和式( 4 )聯立即可求出能量系數 C。

系統搭建和測試

系統搭建

搭建好的檢測系統實物如圖 4，其硬件選 型 見

圖 4   搭建好的檢測系統圖

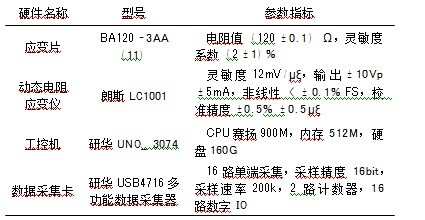

表1硬件選型及參數表

進口汽油內燃搗固機/破碎鎬/鑿巖機/破碎機性能測試（威克諾森BH23/BH55/阿特拉斯科普柯Cobra TT

檢測試驗被測樣機由德國 Wacker 公司生產，型號 BH23， 重量 23kg，使用年限 4 年。按照該威克諾森BH23/BH55/汽油鑿巖機/汽油破碎鎬/汽油內燃搗固機的操作章程 準備好開機工作后，就可以點火檢測了。

檢測過程應遵循以下幾個原則:( 1)

檢測時操作

者應對 威克諾森BH23/BH55/汽油鑿巖機/汽油破碎鎬/汽油內燃搗固機施加至少為 200N 的 軸 向 推 力。

( 2) 應在威克諾森BH23/BH55/汽油鑿巖機/汽油破碎鎬/汽油內燃搗固機穩定工作過程中記錄不少于 25 個數量的入射波形，由此逐一計算出沖擊能，并取算 術平均值。( 3) 沖擊能數值應測量 5 次以上，取測量 結果的算術平均值作為最終的沖擊能數值。

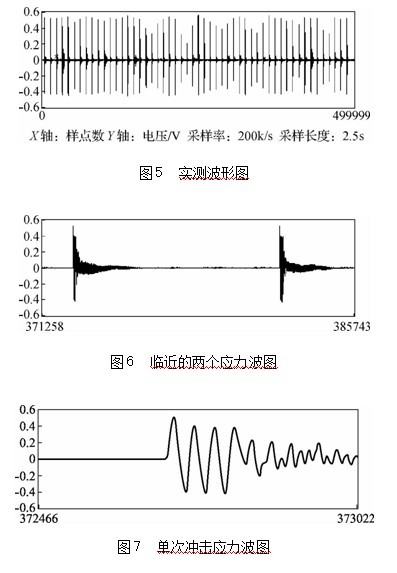

圖 5 是檢測系統采集到的威克諾森BH23/BH55/汽油鑿巖機/汽油破碎鎬/汽油內燃搗固機工作過程中 時長 2. 5s 的波形圖，圖 6 是從圖 5 中截取的相鄰兩個 應力波波形，圖 7 是單個應力波波形。

由于檢測系統已經標定完畢，將采集到的應力波 形能量與標準落錘產生的應力波形能量相比就可以得 出被測汽油破碎鎬單次沖擊能數值。重復以上過程， 獲得多次沖擊能數值經統計分析即可得出被測威克諾森BH23/BH55/汽油鑿巖機/汽油破碎鎬/汽油內燃搗固機破碎鎬 的平均沖擊能數值。

被測威克諾森BH23/BH55/汽油鑿巖機/汽油破碎鎬/汽油內燃搗固機沖擊頻率的計算可借助圖 5 實測波

工業計量 2011 年增刊 1

形。由于采樣率已知，因此只需計算出一定時長內的

應力波個數即可計算出沖擊頻率。

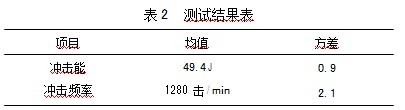

表 2 是被測破碎鎬的測試結果 ( 25 次測試試驗樣 本) 。從結果可以看出，使用 4 年后的破碎鎬沖擊能 比出廠值 55J 略有下降，沖擊頻率變化不大。

結論威克諾森BH23/BH55/汽油鑿巖機/汽油破碎鎬/汽油內燃搗固機檢測系統參考國家標準 GB / T 5621—

2008 建立，可以準確檢測威克諾森BH23/BH55/汽油鑿巖機/汽油破碎鎬/汽油內燃搗固機的單次沖擊能和沖擊 頻率。在實際應用中，檢測系統沒有完全照搬國家標 準，而是針對汽油破碎鎬和鑿巖機的不同進行了諸多 改進。項目所完成的檢測系統具有體積小巧、操作簡 單、測量準確、工作效率高的優點，改變了傳統測量 系統體積龐大、功能單一的缺點，使今后威克諾森BH23/BH55/汽油鑿巖機/汽油破碎鎬/汽油內燃搗固機 的性能測試不再借助鑿巖機械的檢測設備，可以滿足 相關檢測部門的使用要求。

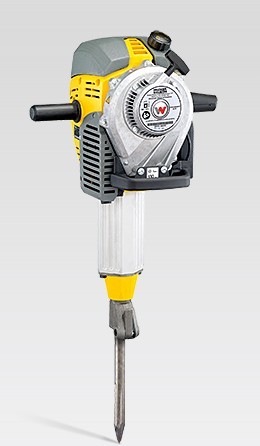

威克諾森BH 55汽油破碎鎬

BH23/BH55汽油拆除錘錘在拆除的入門級模型。在威克諾森系列其他拆遷鐵錘輕小，它專為專業的使用和印象其緊湊的尺寸和易用性。

55焦耳的單沖程沖擊能量

進口汽油內燃搗固機/破碎鎬/鑿巖機/破碎機性能測試（威克諾森BH23/BH55/阿特拉斯科普柯Cobra TT

1300下每分鐘

內部設計經濟、低排放的威克諾森電機

簡單的打擊樂系統維修現場的一個小油槍在中心油嘴

威克諾森BH23/BH55汽油破碎鎬/內燃搗固機/汽油內燃鑿巖機

技術參數

威克諾森BH23/BH55汽油破碎鎬/內燃搗固機/汽油內燃鑿巖機

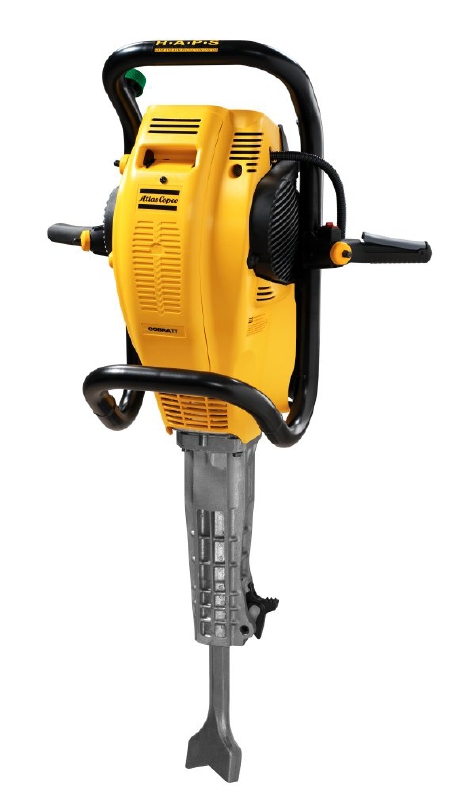

ATLAS COPCO阿特拉斯科普柯內燃搗固機眼鏡蛇、阿特拉斯汽油內燃破碎鎬TT Cobra TT: 汽油破碎鎬(Hex 28x160) (1 1/8x6 1/4)

8318 0700 47

阿特拉斯·科普柯的汽油驅動破碎鎬應用范圍廣泛，如破碎混凝土、切割瀝青、夯實道碴等。所有這些工作均不需要?jiǎng)恿φ净螂娎|。ATLAS COPCO阿特拉斯科普柯內燃搗固機眼鏡蛇、阿特拉斯汽油內燃破碎鎬TT Cobra TT 特別針對夯實作業設計。它的工作頻率相對較高，沖擊能量經優化，可防止道碴粉末化。

進口汽油內燃搗固機/破碎鎬/鑿巖機/破碎機性能測試（威克諾森BH23/BH55/阿特拉斯科普柯Cobra TT

功能和特點

·                                 易于運輸

·                                 快速就位

·                                 HAPS? 手臂保護系統

·                                 低排放

·                                 低噪音

應用

除了枕木夯實外，ATLAS COPCO阿特拉斯科普柯內燃搗固機眼鏡蛇、阿特拉斯汽油內燃破碎鎬TT Cobra? TT 可用于軌道、交叉路口、交流道、火車站的全部維護工作：

·                                 釘牢木枕

·                                 挖掘電纜溝道

·                                 破碎混凝土

·                                 切割和壓緊瀝青

·                                 錘入樁柱和柵欄
