• 混凝土切割




  中文名

• 混凝土切割

• 外文名

• Concrete cutting

1.
   1 混凝土切割的定義

2. 2 混凝土切割機的構造

3. 3 混凝土機械切割特點

4. 4 安全施工要求及措施

5. 5 切割工藝

混凝土切割的定義

“混凝土切割”是指采用液壓墻鋸機、電動碟鋸機、水鉆或者馬路切割機等工具對混凝土構件、墻體、路面等進行切割的施工技術，它具有切割能力強，靜力無損，效率高，采用水冷卻，無施工粉塵等特點。

混凝土切割機的構造

　　新型混凝土切割機。
　　混凝土切割機是由機架、翻轉臺、橫切機構、水平切割車、液壓系統和電控系統六個部分組成。

1、機架

• 進口鋼筋混凝土切割機-馬路切割機-消防應急切割機-瀝青路面切割機（威克諾森、阿特拉斯-科普柯）

由左右縱梁、橫梁、立柱、齒條、尖軌道等組成，主要的作用是使水平切割車在軌道上作水平運動及橫切機構在其軌道上作垂直升降運動。

2、橫切機構
　　由橫切架、傳動及跨越裝置、導輪、擺動裝置、切割鋼絲等組成。傳動及跨越裝置帶動橫切架對坯體進行垂直切割，切割鋼絲同時作雙向擺動。
　　3、水平切割車
　　由車架、刮刀裝置、切邊裝置、傳動裝置、掛線柱、槽輪組、平論組等組成。水平切割車兩側分別裝有兩組槽輪和兩組平輪，由傳動裝置帶動水平切割車在尖軌和平軌上來回行走，實現水平切割和“面包頭”切割。

4、翻轉臺
　　由翻轉架、大車、小車、翻轉主油缸及行走油缸等組成，其作用是使用水平擺放在翻轉臺大車上的坯體向前翻轉90°，并移動至切割位置，進行水平、垂直切割和六面切割，完成切割后再向后翻轉到起始位置。

5、液壓系統
　　由油站、電機、油泵、各類閥、管接頭等組成。主要作用是使翻轉臺平穩準確的翻轉90°，大車、小車同步移動到相應的位置。
　　6、電器控制系統
　　按照要求，實現所有動作的手動和自動控制。

混凝土機械切割特點

好，對建筑結構沒有影響，是取代電錘、風鎬、人工釬打等震動較大機具施工的最先進工藝。

安全施工要求及措施

合要求，安裝是否正確。

2 、啟動后，先空載運轉，檢查鋸片運轉方向，升降是否靈活，運轉是否異常，一切正常后，方可作業。

　　3 、切割厚度應不超出機械出廠規定。
　　4、 防止卡鋸片、繩鋸等。
　　5 、混凝土切割作業中，有異常音響時，應立即停機檢查，排除故障后，方可繼續作業。
　　6 、切割的混凝土塊大小應嚴格計算。
　　7 、作業后，應清洗機身，擦干鋸片繩鋸，排放水箱余水，收回電纜線，并存放在干燥、通風處。

切割工藝

• 進口鋼筋混凝土切割機-馬路切割機-消防應急切割機-瀝青路面切割機（威克諾森、阿特拉斯-科普柯）

混凝土切割工藝隨著城市化步伐的加快，城市建設日新月異。大城市里，地面已不能滿足交通要求，城市交通向上延伸至高架、輕軌，向下延伸至地鐵。有些高架在現在看來已成為制約城市發展的因素。對這些高架進行改建、不可避免地要拆除一部分，同時又要保證一部分不受影響并可重新利用，這已經成為一個擺在我們面前的難題。在傳統的拆除施工對此無能為力時，先進的鋼筋混凝土切割法有安全、高效、環保的特點。
　　鋼筋混凝土切割技術主要有碟式切割法和鉆石鋼線切割法。鉆石鋼線切割法具有更快的速度、更大的靈活性和更低的施工噪音。特別是在建筑改造工程中得到越來越多的應用。碟式切割法打破傳統的風鎬鑿除后氣割或定向爆破的施工方法，采用帶有金剛石顆粒的切割碟片切割，施工切口整齊、平直，無須事后加工處理，不受施工場地、環境保護、工期、安全原因等條件限制，被廣泛應用于各類大型建筑物的結構改造以及切割施工中。鋼線切割法設備由大功率油壓機、傳動定位滑輪及帶有金剛石鋸齒的鋼線組合而成，油壓馬達通過傳動滑輪帶動鋼線圍繞被切割物體高速旋轉進行切割，具有施工作業速度快、噪音低、無震動、無粉塵廢氣污染等優點，而且切口平直光滑，無須做善后加工處理。采用該技術，對于一些對施工有特殊要求的工程，如工期緊迫、環保要求高，以及一些大型混凝土結構拆卸、切割的工程，這些難題即可迎刃而解。

六、混凝土切割采用的機具主要有：

金剛石液壓繩鋸切割機、液壓碟鋸切割機（又名液壓墻鋸切割機）、電動墻鋸切割機、手持鏈鋸切割機、馬路切割機、大型馬路切割機、水鉆鉆切設備、超高壓水切割機（又名高壓水槍切割機：由于造價及施工昂貴，目前市場尚未大量使用）等機具對混凝土進行切割施工。（本文摘于百度百科）

進口各種切割機規格參數見下介紹

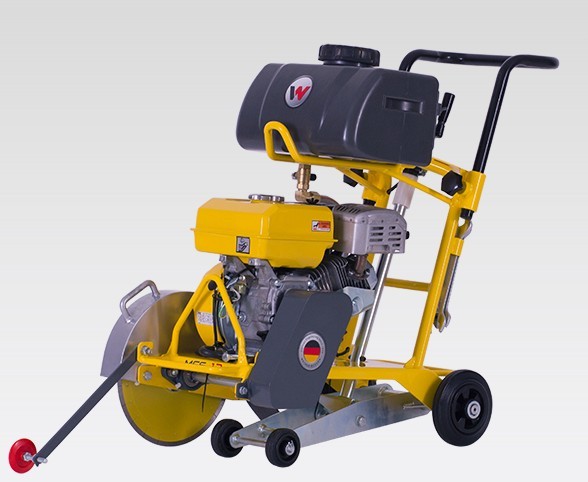

進口德國威克諾森WACKER NEUSON 鋼筋混凝土切割機-馬路切割機MFS12

該系列威克諾森WACKER NEUSON路面切割機(進口鋼筋混凝土切割機-馬路切割機)外形緊湊，設計輕便，不僅運行平穩，而且提供了卓越的切割性能和良好的操控性。產品融合了手提切割鋸和大型路面切割 機各自的優勢，是小面積瀝青和混凝土切割的理想工具，可用于安裝電柵欄或照明設施時等路面補綴和修補施工。小巧的外形尺寸，使產品可輕松放置在各種卡車上 運輸，且在倉庫中也不會占用很多空間。

• 切割作業時，位于切割軸上方的發動機的重量使切割刀片向下，確保穩定無擺動的切割動作—無需手動向下推進設備！這種設計不僅帶來同類產品中真正出眾的切割性能，也延長了刀片的壽命。

• 一觸即開式的刀片防護罩，無需借助任何工具即可輕松打開，方便迅速地更換切割刀片。

• 可將操作手柄輕易調節至符合操作員身高的高度而無需借助其他工具，提供更高的舒適操作。

• 耐用型水箱在加注或存放時，可迅速拆卸而無需借助其他工具。

• 額外附加的特征如停車制動器和吊鉤，使威克諾森WACKER NEUSON路面切割機MFS12 價值超群。

• 進口鋼筋混凝土切割機-馬路切割機-消防應急切割機-瀝青路面切割機（威克諾森、阿特拉斯-科普柯）

• 威克諾森WACKER NEUSON路面切割機(進口鋼筋混凝土切割機-馬路切割機)MFS12技術參數

• 長 x 寬 x 高 (手柄不伸出)	856 × 422 × 769 毫米
  重量 (無水/燃油)	53 千克
  刀片直徑	305 毫米
  刀片緊固裝置	27 毫米
  切削深度 (最大)	110 毫米
  額定轉速	3.300 1/分鐘
  油箱容積 (水)	14,2 升
  發動機	風冷、單缸、四沖程汽油發動機
  發動機制造商	威克諾森
  發動機型號	N7
  汽缸工作容積	212 立方厘米
  功率 (最大)	4,2 千瓦
  功率	5,7 千瓦（米制馬力）
  按照轉數	3.600 1/分鐘
  燃料型號	汽油
  燃料消耗	1,17 升/小時
  油箱容積 (燃料)	3,6 升
  啟動裝置	反沖啟動器

該系列威克諾森WACKER NEUSON路面切割機(進口鋼筋混凝土切割機-馬路切割機)路面切割機外形緊湊，設計輕便，不僅運行平穩，而且提供了卓越的切割性能和良好的操控性。產品融合了手提切割鋸和大型路面切割 機各自的優勢，是小面積瀝青和混凝土切割的理想工具，可用于安裝電柵欄或照明設施時等路面補綴和修補施工。小巧的外形尺寸，使產品可輕松放置在各種卡車上 運輸，且在倉庫中也不會占用很多空間。

• 切割作業時，位于切割軸上方的發動機的重量使切割刀片向下，確保穩定無擺動的切割動作 — 無需手動向下推進設備！這種設計不僅帶來同類產品中真正出眾的切割性能，也延長了刀片的壽命。

• 一觸即開式的刀片防護罩，無需借助任何工具即可輕松打開，方便迅速地更換切割刀片。

• 可將操作手柄輕易調節至符合操作員身高的高度而無需借助其他工具，提供更高的舒適操作。

• 耐用型水箱在加注或存放時，可迅速拆卸而無需借助其他工具。

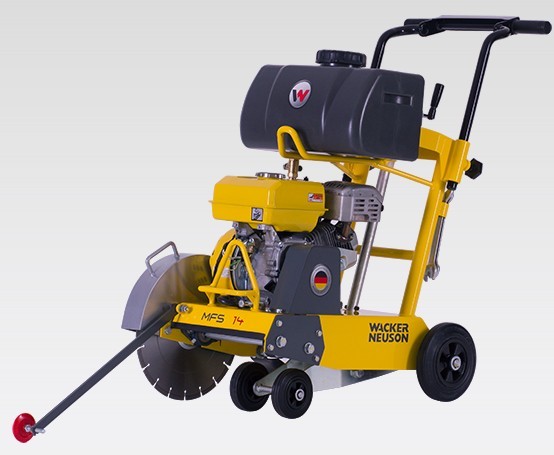

  額外附加的特征如停車制動器和吊鉤，使威克諾森WACKER NEUSON路面切割機MFS14 價值超群

•


  威克諾森WACKER NEUSON路面切割機(進口鋼筋混凝土切割機-馬路切割機)

  MFS14技術參數

• 進口鋼筋混凝土切割機-馬路切割機-消防應急切割機-瀝青路面切割機（威克諾森、阿特拉斯-科普柯）

• 長 x 寬 x 高 (手柄不伸出)	916 × 483 × 855 毫米
  重量 (無水/燃油)	67 千克
  刀片直徑	355 毫米
  刀片緊固裝置	27 毫米
  切削深度 (最大)	125 毫米
  額定轉速	2.890,5 1/分鐘
  油箱容積 (水)	20 升
  發動機	風冷、單缸、四沖程汽油發動機
  發動機制造商	威克諾森
  發動機型號	N7
  汽缸工作容積	212 立方厘米
  功率 (最大)	4,2 千瓦
  功率	5,7 千瓦（米制馬力）
  按照轉數	3.600 1/分鐘
  燃料型號	汽油
  燃料消耗	1,32 升/小時
  油箱容積 (燃料)	3,6 升
  啟動裝置	反沖啟動器

•


威克諾森WACKER NEUSON路面切割機(進口鋼筋混凝土切割機-馬路切割機-瀝青路面切割機)

技術參數

BFS 16

• 進口鋼筋混凝土切割機-馬路切割機-消防應急切割機-瀝青路面切割機（威克諾森、阿特拉斯-科普柯）

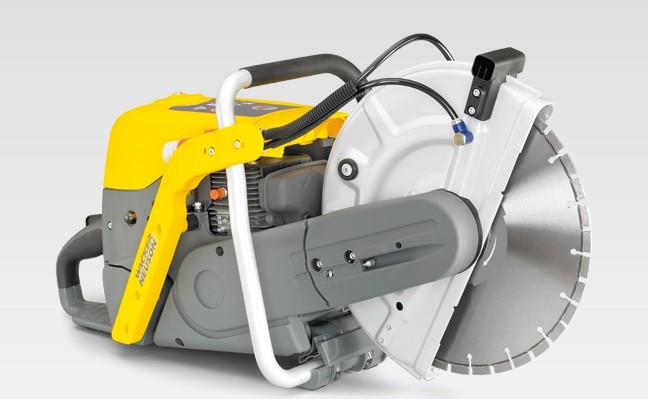

BTS 系列威克諾森WACKER NEUSON  汽油切割鋸（消防應急切割機）是您在施工現場的理想伴侶。 得益于各個組件的高質量制造標準，BTS 系列汽油切割鋸具有堅固耐用的極致性能。 此設計擁有完美平衡感，使得設備的操作簡單、直觀。 風冷式二沖程引擎擁有較高的扭矩，動力傳輸也很可靠。這保證了 BTS 系列產品的一流切割性能。 而且這些產品的排放量都遠遠低于限值。

• 一流的切割性能

• 遠遠超過平均工作時間

• 高性能引擎擁有高扭矩。

• 堅固耐用的高質量構造

• 手臂振動低于 5m/s2*

• 進口鋼筋混凝土切割機-馬路切割機-消防應急切割機-瀝青路面切割機（威克諾森、阿特拉斯-科普柯）

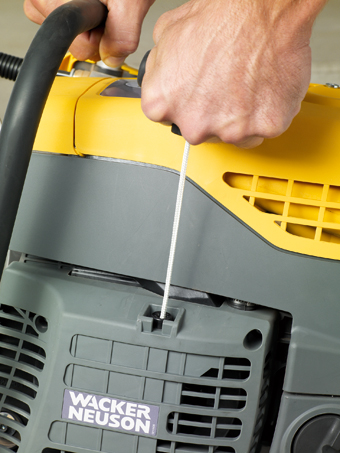

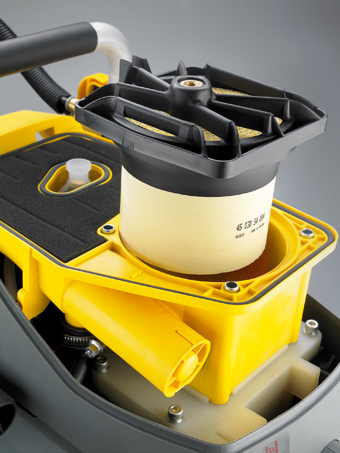

3 級空氣過濾系統： 節省時間和金錢	軟啟動： 省力型反沖啟動器
吸入的空氣首先經過旋風過濾器，大多數塵埃顆粒在此被清除。 緊接著是泡沫材料預濾器。 預先清潔過的空氣僅在流程末端與主過濾器接觸。 這樣會從多個方面延長空氣過濾器的使用壽命。 此外，壓力損失也降到最小。這保證了始終如一的引擎高性能。	這是一種創新的機構，讓用戶可以用最小的力氣啟動設備。 更省力、更快速，隨時可投入運轉。

• 進口鋼筋混凝土切割機-馬路切割機-消防應急切割機-瀝青路面切割機（威克諾森、阿特拉斯-科普柯）

威克諾森WACKER NEUSON技術參數

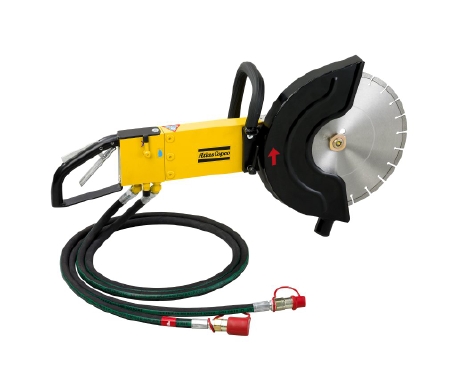

阿特拉斯科普柯LS 14: 液壓切割鋸（進口鋼筋混凝土切割機-馬路切割機-消防應急切割機）

1809 0140 01

• 進口鋼筋混凝土切割機-馬路切割機-消防應急切割機-瀝青路面切割機（威克諾森、阿特拉斯-科普柯）

Zoom

這些強力、輕便且小巧的切割鋸可用于切割混凝土、瀝青和鋼。直驅馬達的簡單液壓設計減少了維護，尤其是與皮帶傳動的切割鋸相比。由于切削面開放可見，即使在最嚴苛的條件下使用也非常簡單。切割鋸配有輕型推車，可用于樓層、路面和其它輕質表面作業。

功能和特點

• 直驅馬達，簡單設計

• 開放可見的切削面

• 高功率-重量比

• 設計小巧纖細

應用

• 切割深度 133-160 毫米（5 英寸）

• 在塵土、泥漿和水下工作

用于切割

• 混凝土、鋼筋混凝土

• 瀝青

• 鋼

配合使用

• 干式、濕式金剛石鋸片

• 磨具鋼切削鋸片

技術數據

• 單位:

• 公制

• 英制

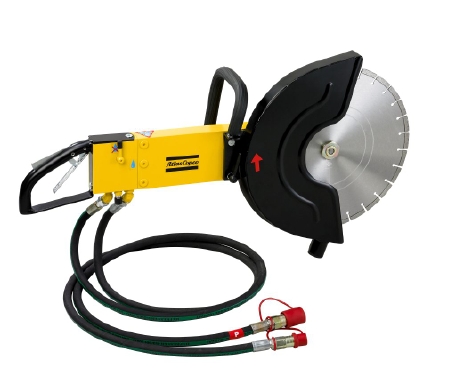

阿特拉斯科普柯LS 16: 液壓切割鋸（進口鋼筋混凝土切割機-馬路切割機-消防應急切割機-瀝青路面切割機）

這些強力、輕便且小巧的切割鋸可用于切割混凝土、瀝青和鋼。直驅馬達的簡單液壓設計減少了維護，尤其是與皮帶傳動的切割鋸相比。由于切削面開放可見，即使在最嚴苛的條件下使用也非常簡單。切割鋸配有輕型推車，可用于樓層、路面和其它輕質表面作業。

功能和特點

• 直驅馬達，簡單設計

• 開放可見的切削面

• 高功率-重量比

• 設計小巧纖細

應用

• 切割深度 160 毫米（6 英寸）

• 在塵土、泥漿和水下工作

用于切割

• 混凝土、鋼筋混凝土

• 瀝青

• 鋼

配合使用

• 干式、濕式金剛石鋸片

• 磨具鋼切削鋸片

技術數據

• 單位:

• 公制

• 英制

• 進口鋼筋混凝土切割機-馬路切割機-消防應急切割機-瀝青路面切割機（威克諾森、阿特拉斯-科普柯）

阿特拉斯·科普柯 ORKA 350/450: 混凝土和瀝青路面切割鋸（進口鋼筋混凝土切割機-馬路切割機-瀝青路面切割機）

阿特拉斯·科普柯 ORKA 路面切割鋸適用于一般建筑工程、道路維修或切割延伸點作業，使用直徑為 450 毫米（17.7 英寸）的切割盤可切割 175 毫米（6.9 英寸）的深度。ORKA 路面切割鋸操作簡單，性能可靠，易于維護。

功能和特點

• 大型水箱

• 兩種切割鋸片尺寸

• 易于維護和清潔

應用

• 地面

• 預制

技術數據

• 單位:

• 公制

• 英制

• 進口鋼筋混凝土切割機-馬路切割機-消防應急切割機-瀝青路面切割機（（威克諾森、阿特拉斯-科普柯）

ORKA 350/450D: 混凝土和瀝青路面切割鋸（進口鋼筋混凝土切割機-馬路切割機-瀝青路面切割機）

阿特拉斯·科普柯 ORKA 路面切割鋸適用于一般建筑工程、道路維修或切割延伸點作業，使用直徑為 450 毫米（17.7 英寸）的切割盤可切割 175 毫米（6.9 英寸）的深度。ORKA 路面切割鋸操作簡單，性能可靠，易于維護。

功能和特點

• 大型水箱

• 兩種切割鋸片尺寸

• 易于維護和清潔

應用

• 地面

• 預制

技術數據

• 單位:

• 公制

• 英制
