進口威克諾森wackerneuson高頻振動棒/震動棒創新混凝土處理產品助力建筑工業化

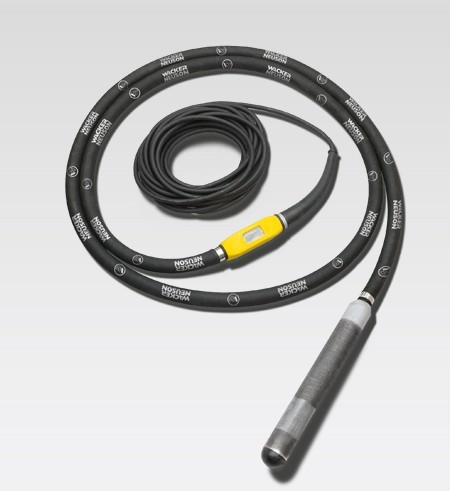

進口德國威克諾森IREN振動棒/震動棒系列： 具有一流混凝土壓實效果的高頻率振搗棒（混凝土預制、隧道橋梁建設、核電站建造）

生產率高、使用壽命長：這是威克諾森IREN系列產品的顯著特點。 即使在惡劣的條件下，這些高頻率插入式振動器振搗棒均能表現出全面一貫的高壓實性能。

• 具有穩定轉速的高性能電動機

• 該電動機由我們公司按最高質量標準開發： 德國制造

• 集成式熱過載保護斷路器

• 感應淬火的振動棒頭能確保高耐磨性

• 不需要特殊的工具即可更換振動棒頭

• 帶圓柱滾珠軸承的振動棒頭


• 極其耐用 – 全回火振動棒頭

• 磨損少，尤其適合耐磨混凝土集料

• 插頭有效消除了機殼的振動

• 振動棒頭可維修

• 易于自己更換磨損件 – 橡皮帽易于更換

• 進口威克諾森wackerneuson高頻振動棒/震動棒創新混凝土處理產品助力建筑工業化

進口德國威克諾森wacker neuson振動棒/震動棒技術參數

	IREN30	IREN38*	IREN45*
直徑 振動棒頭的 毫米	30	38	45
長度 振動棒頭的 毫米	353	345	382
重量 振動棒頭的 千克	1,4	2,2	3,5
保護軟管 最大 ** 米	18	18	18
工作重量 千克	8,7	10,5	11,8
有效直徑 *** 厘米	40	50	60
振動 1/分鐘	12.000	12.000	12.000
發動機 ****	高頻鼠籠感應電機	高頻鼠籠感應電機	高頻鼠籠感應電機
電壓 *** V	42	42	42
電流 A	3,5	7	10
頻率 赫茲	200	200	200
電源電纜 米	15	15	15

	IREN57*	IREN65
直徑 振動棒頭的 毫米	57	65
長度 振動棒頭的 毫米	400	490
重量 振動棒頭的 千克	5,8	9,2
保護軟管 最大 ** 米	18	18
工作重量 千克	16,2	22,5
有效直徑 *** 厘米	85	100
振動 1/分鐘	12.000	12.000
發動機 ****	高頻鼠籠感應電機	高頻鼠籠感應電機
電壓 *** V	42	42
電流 A	17,3	25
頻率 赫茲	200	200
電源電纜 米	15	15

進口德國威克諾森舒適度更高的混凝土壓實作業： IRSEN振動棒/震動棒系列：（混凝土預制、隧道橋梁建設、核電站建造）

•

•

•


威克諾森IRSEN系列高頻率振搗棒配備了實用的低振動手柄，為用戶提供了很高的操作舒適度。 手柄具有人體工程學的形態，運行平穩（低振動），廣泛用于壓實混凝土地面或天花板。 像威克諾森所有振搗棒一樣，IRSEN系列設備是高品質產品，同時具備以下特點：

• 具有穩定轉速的高性能電動機

• 該電動機由我們公司按最高質量標準開發： 德國制造

• 集成式熱過載保護斷路器

• 感應淬火的振動棒頭能確保高耐磨性

• 不需要特殊的工具即可更換振動棒頭

IREN 系列細節

	各種應用的振動棒頭尺寸 每種應用都有５個振動棒頭尺寸可供選擇 直徑 30、38、45、57、65 毫米
	帶圓柱滾珠軸承的振動棒頭 極其耐用 – 全回火振動棒頭 磨損少，尤其適合耐磨混凝土集 插頭有效消除了殼體的振動 振動棒頭可維修 易于自己更換磨損件 – 橡皮帽容易用工具更換
	實用轉向扶手 符合人體工程學原理、低振動的手柄，在地面和混凝土板層等大面積壓實作業時使操作更舒適
	保護軟管 由堅固耐磨的材料制成 有不同的保護軟管長度可供選擇，最長達18米
	電源線 您能有充分的運動自由： 電源線長達18米 只需按自己的需要簡單地縮短即可

進口威克諾森wackerneuson高頻振動棒/震動棒創新混凝土處理產品助力建筑工業化

進口德國威克諾森wacker neuson振動棒/震動棒技術參數

	IRSEN30	IRSEN38	IRSEN45	IRSEN57*
直徑 振動棒頭的 毫米	30	38	45	57
長度 振動棒頭的 毫米	353	345	382	400
重量 振動棒頭的 千克	1,4	2,2	3,5	5,8
保護軟管 米	0,8	0,8	0,8	0,8
工作重量 千克	5,1	5,9	7,2	11,2
有效直徑 厘米	40	50	60	85
振動 1/分鐘	12.000	12.000	12.000	12.000
發動機	高頻鼠籠感應電機	高頻鼠籠感應電機	高頻鼠籠感應電機	高頻鼠籠感應電機
電壓 V				42
電壓 V	42	42	42	42
電流 A	3,5	7	10	17,3
頻率 赫茲	200	200	200	200
電源電纜 米	15	15	15	15

*可提供250 伏的型式。 這是不具約束力的信息，根據客戶特定操作條件下的實踐經驗確定。 請注意，在特定的操作條件下，實際結果可能會有所不同。 我們建議總是在工作條件下進行試運行。 非常適合于與威克諾森變頻器和電壓變換器一起使用。

請注意產品的供應情況會因不同國家而異。資料/產品有可能不適合在您所在的國家使用。

可提供250 伏的型式。 可提供其它軟管長度。 這是不具約束力的信息，根據客戶特定操作條件下的實踐經驗確定。 請注意，在特定的操作條件下，實際結果可能會有所不同。 我們建議總是在工作條件下進行試運行。 非常適合于與威克諾森變頻器和電壓變換器一起使用。

進口德國威克諾森簡單而有效：IE振動棒/震動棒系列（混凝土預制、隧道橋梁建設、核電站建造）

威克諾森IE系列振搗棒配備一個高頻電機，因此可使混凝土壓實取得良好效果。 同時，最終用戶可從符合人體工程學原理的機殼受益，這種機殼為操作提供了舒適和便利。

• 性價比極具吸引力

• 堅固的設計

• 理想的人體工學設計提供舒適的操作

• 插入式振動器有三種不同的振動棒頭尺寸可供選用

• 具有理想壓實效果的高頻電機

IE 細節：

	各種應用的振動棒頭尺寸 每種應用都有3個振動棒頭尺寸可供選擇 直徑38, 45, 58 毫米
	振動棒頭： 前端三分之一經過特別回火處理，因此振動棒頭非常耐用和耐磨
	保護軟管 由堅固耐磨的材料制成 有不同的保護軟管長度可供選擇，最長達10米
	電源線 作業時有更大的運動自由 電源線長達15米 只需按自己的需要簡單地縮短即可 由高品

進口威克諾森wackerneuson高頻振動棒/震動棒創新混凝土處理產品助力建筑工業化

進口德國威克諾森wacker neuson振動棒/震動棒技術參數

	IE38	IE45	IE58
直徑 振動棒頭的 毫米	38	45	58
長度 振動棒頭的 毫米	285	320	327
重量 振動棒頭的 千克	10,4	12,3	14,3
保護軟管 最大長度* 米	10	10	10
有效直徑 ** 厘米	38	45	58
振動 1/分鐘	12.000	12.000	12.000
發動機 ***	異步電機	異步電機	異步電機
電壓 **** V	42	42	42
電流 A	5	8	12
頻率 赫茲	200	200	200
電源電纜 米	15	15	15

* 標準長度 5 米和10 米,可按特別訂單縮短。 **這是不具約束力的信息，根據客戶特定操作條件下的實踐經驗確定。 請注意，在特定的操作條件下，實際結果可能會有所不同。 我們建議總是在工作條件下進行試運行。 ***非常適合于與威克諾森變頻器和電壓變換器一起使用。

進口德國威克諾森很簡單、非常靈活： IRFU振動棒/震動棒系列：（混凝土預制、隧道橋梁建設、核電站建造）

•

•

•

IRFU系列高頻率振搗棒的一個最重要的特點是： 只需連接單相電源，就可投入運行。 快速、簡便、靈活。 獨立操作的理想選擇。

• 集成的變頻器

• 即使在輸入電壓波動和使用發電機供電時也能可靠操作。

• 由于采用密封電子器件，變頻器不會磨損

• 德國制造

• 有不同軟管長度和電壓的型號

IRFU 細節：

	Bodyguard 安全第一：保護系統Bodyguard? 給操作員提供更多安全。 Bodyguard?，集成在電纜的末端，控制所有后續元件,一旦發生異常或有觸電危險將在3毫秒內關閉單元。
	集成的變頻器 節省設備：操作本插入式振動器不需要額外的變頻器。 只需簡單地將插頭插入插座，就可開始工作。 性能穩定，效率高：使用發電機，甚至在輸入電壓波動時都能可靠操作 工作安全：由于采用全密封電子元件，無觸電危險
	各種應用的振動棒頭尺寸 每種應用都有５個振動棒頭尺寸可供選擇 直徑 30、38、45、57、65 毫米
	帶圓柱滾珠軸承的振動棒頭 極其耐用 – 全回火振動棒頭 磨損少，尤其適合耐磨混凝土集料 插頭有效消除了殼體的振動 非常適合在建筑工地條件下連續作業
	保護軟管 由堅固耐磨的材料制成 有不同的保護軟管長度可供選擇，最長達18米
	電源線 您能有充分的運動自由： 電源線長達15米 只需按自己的需要簡單地縮短即可

進口威克諾森wackerneuson高頻振動棒/震動棒創新混凝土處理產品助力建筑工業化

進口德國威克諾森wacker neuson振動棒/震動棒技術參數

	IRFU30	IRFU38	IRFU45
直徑 振動棒頭的 毫米	30	38	45
長度 振動棒頭的 毫米	353	353	382
重量 振動棒頭的 千克	1,4	2,2	3,5
工作重量 千克	11,5	13,6	16
有效直徑 * 厘米	40	50	60
振動 1/分鐘	12.000	12.000	12.000
發動機	在開關柜中配備集成電子變頻器的高頻鼠籠式感應電機	在開關柜中配備集成電子變頻器的高頻鼠籠式感應電機	在開關柜中配備集成電子變頻器的高頻鼠籠式感應電機
電壓 1~ V	220-240	220-240	220-240
電流 A	2,2	3,5	4,8
頻率 赫茲	50-60	50-60	50-60
保護軟管 最大 米	18	18	18
電源電纜 米	15	15	15
輸入電纜 米	0,5	0,5	0,5

	IRFU57	IRFU65
直徑 振動棒頭的 毫米	57	65
長度 振動棒頭的 毫米	400	490
重量 振動棒頭的 千克	5,8	9,2
工作重量 千克	19,8	25,5
有效直徑 * 厘米	85	100
振動 1/分鐘	12.000	12.000
發動機	在開關柜中配備集成電子變頻器的高頻鼠籠式感應電機	在開關柜中配備集成電子變頻器的高頻鼠籠式感應電機
電壓 1~ V	220-240	220-240
電流 A	6	10
頻率 赫茲	50-60	50-60
保護軟管 最大 米	18	18
電源電纜 米	15	15
輸入電纜 米	0,5	0,5

*這是不具約束力的信息，根據客戶特定操作條件下的實踐經驗確定。 請注意，在特定的操作條件下，實際結果可能會有所不同。 我們建議總是在工作條件下進行試運行。

進口德國威克諾森舒適性和靈活性： 威克諾森的 IRSE-FU振動棒/震動棒系列（混凝土預制、隧道橋梁建設、核電站建造）

威克諾森的智能技術： IRSE-FU 系列高頻率插入式振動棒具有集成變頻器，從而可以進行更多獨立的操作，因此無需外部逆變器。 IRSE-FU 系列還配備了實用的低振動手柄，可為操作員提供更舒適的工作環境。 除此之外還有很多其他優勢：

• 集成的變頻器

• 舒適的低振動手柄

• 由于采用密封電子器件，變頻器不會磨損

• 操作可靠，即使在輸入電壓波動和使用發電機供電的時候。

• 所有元件均為“德國制造”

IRSE-FU 詳細信息

	Bodyguard 安全第一：保護系統 Bodyguard? 可讓操作員更安全。 Bodyguard? 集成到線纜的末端，用于控制所有后續元件，如果出現違規情況或者發生電擊的危險，則可在 3 毫秒內關閉設備。
	集成的變頻器 節省設備：無需額外使用變頻器即可操作此插入式振動棒。 只需連接插座即可立即工作 性能恒定、高效：發電機操作可靠，即使輸入電壓有波動也絲毫沒有影響 工作安全：由于電子元件完全密封，因此不會有觸電的危險
	各種振動棒頭尺寸可適合所有應用場合 為任何應用場合配備 – 可提供 5 種不同的振動棒頭尺寸 直徑 30、38、45、57、65 毫米
	帶有圓柱球軸承的振動棒頭 極其耐用 – 完全回火的振動棒頭 磨損少，特別是采用了耐磨的混凝土骨料 塞子有效地消除了對外殼的沖擊 非常適合在施工現場條件下連續使用
	實用的轉向扶手 符合人體工程學的低振動手柄可在壓實大型區域（如地板和地磚）時舒適工作
	保護軟管 采用堅固且非常耐磨的材料制成 各種保護軟管，最長可達 18 米
	電源線 移動起來更加自由： 長度為 15 米的電源線 可適當縮短，以適合您自己的需要

進口威克諾森wackerneuson高頻振動棒/震動棒創新混凝土處理產品助力建筑工業化

進口德國威克諾森wacker neuson振動棒/震動棒技術參數

	IRSE-FU45	IRSE-FU57
直徑 振動棒頭的 毫米	45	57
長度 振動棒頭的 毫米	382	400
重量 振動棒頭的 千克	3,5	5,8
工作重量 千克	15	17
有效直徑 * 厘米	60	85
振動 1/分鐘	12.000	12.000
發動機	在配電盒中裝備集成電子變頻器的高頻鼠籠式異步電機	在配電盒中裝備集成電子變頻器的高頻鼠籠式異步電機
電壓 1~ V	220-240	220-240
電流 A	4,8	6
頻率 赫茲	50-60	50-60
保護軟管 米	0,8	0,8
電源電纜 米	15	15
輸入電纜 米	0,5	0,5

進口德國威克諾森的振動棒/震動棒IEC 系列使用起來更靈活（混凝土預制、隧道橋梁建設、核電站建造）

IEC 系列自帶高頻集成振搗棒，因此它是一個合二為一的裝置。 振搗棒的特點是使用起來更靈活，而且操作簡單。 符合人體工程學的外殼以及較高的性價比也很有說服力。

• 集成的變頻器更靈活

• 高頻電動機可獲得最佳壓實效果

• 堅固且符合人體工程學的設計

• 振搗棒提供三種不同的振動棒頭尺寸

• 極具吸引力的性價比

IEC 詳細信息：

	集成變頻器 節省設備：無需使用額外的變頻器即可操作這個插入式振動棒。 只需連接插座即可工作 性能恒定、高效：發電機操作可靠，即使輸入電壓有波動也絲毫沒有影響 電子器件 完全密封的電子器件，由于保護完備，因此使用壽命長 漏電斷路器 防止電擊的理想保護： 內置的保護性接地故障斷路器控制統一的電源和電源輸出。 必要時可在 3 毫秒內關閉設備。
	各種振動棒頭尺寸可適合所有應用場合 為任何應用場合配備 – 可提供 3 種不同的振動棒頭尺寸 直徑 38、45、58 毫米
	振動棒頭 前三分之一特別進行了回火處理，因此振動棒頭極其耐用，不容易磨損
	保護軟管 采用堅固且非常耐磨的材料制成 各種保護軟管，最長可達 10 米
	電源線 工作時移動自由度更大： 長度為 15 米的電源線 可適當縮短，以適合您自己的需要 采用高品質的 PUR 制成 – 最堅固且需要最少維護

進口威克諾森wackerneuson高頻振動棒/震動棒創新混凝土處理產品助力建筑工業化

*這是不具約束力的信息，根據客戶特定操作條件下的實踐經驗確定。 請注意，在特定的操作條件下，實際結果可能會有所不同。 我們建議您始終在操作條件下進行測試。

進口德國威克諾森wacker neuson振動棒/震動棒技術參數

	IEC38	IEC45	IEC58
直徑 振動棒頭的 毫米	38	45	58
長度 振動棒頭的 毫米	285	320	327
重量 振動棒頭的 千克	11,3	13,2	15,2
有效直徑 ** 厘米	40	50	60
振動 1/分鐘	12.000	12.000	12.000
發動機	異步電機	異步電機	異步電機
電壓 1~ V	220-240	220-240	220-240
電流 A	3	4	5
頻率 赫茲	50-60	50-60	50-60
保護軟管 最大長度* 米	10	10	10
輸入電纜 米	15	15	15

*標準長度為 5 米和 10 米，特殊訂單可以縮短。 **這是不具約束力的信息，根據客戶特定操作條件下的實踐經驗確定。 請注意，在特定的操作條件下，實際結果可能會有所不同。 我們建議您始終在操作條件下進行測試。

進口德國威克諾森的振動棒/震動棒可單獨配置： 威克諾森HMS振動棒/震動棒系列插入式振動器（混凝土預制、隧道橋梁建設、核電站建造）

•

•

•

•

•

•

•

•

• 進口威克諾森wackerneuson高頻振動棒/震動棒創新混凝土處理產品助力建筑工業化


•


HMS系列產品提供靈活性與成本效益： 此系列插入式振動器可單獨配置不同的撓性軸、振動棒頭和電動機。 所有設備均具有快速接頭，以便快速和靈活更換。 振動棒頭經感應淬火，因此具有高耐磨損性。

• 可選擇3種電動機和3種汽油發動機

• 可選擇12種不同的振動棒頭

• 11種不同的撓性軸

可能的組合

汽油發動機， 插入式振動器與撓性軸

S ＝短標準振動棒頭 HA＝高振幅的混合振動棒頭黃色）=允許組合（ x ）=不允許

---

電動機， 插入式振動器與撓性軸



S ＝短標準振動棒頭 HA ＝高振幅的混合振動棒頭

(灰色) = M 1000 (黃色) = M 2000 (紅色) = M 3000
(白色）=不推薦（ x ）=不允許

進口德國威克諾森wacker neuson振動棒/震動棒技術參數技術參數

電氣傳動

	M 1000	M 2000	M 3000
發動機	雙重絕緣普通電機	雙重絕緣普通電機	雙重絕緣普通電機
電壓 1~ V	230	230	230
電流 A	4,6	7,5	9,3
頻率 赫茲	50 - 60	50 - 60	50 - 60
功率 千瓦	1,1	1,73	2,13
重量 千克	5,4	5,9	8,1
長 x 寬 x 高 毫米	500 x 160 x 210	500 x 160 x 210	500 x 160 x 210
電源電纜 米	5	5	5

進口威克諾森wackerneuson高頻振動棒/震動棒創新混凝土處理產品助力建筑工業化

汽油發動機傳動

	A 5000/160	L 5000/225
發動機	風冷式單汽缸四沖程本田汽油發動機	風冷式單汽缸四沖程科勒汽油發動機
功率 千瓦（米制馬力）	4,0 (5.4)	3,3 (4.5)
燃料型號	普通級汽油	柴油
燃料消耗 升/小時	1	1
油箱容積 升	3,6	3
重量 千克	23,6	35,6
長 x 寬 x 高 毫米	567 x 421 x 387	567 x 421 x 469

撓性軸

	SM1-E	SM2-E	SM4-E
長度 毫米	100	200	400
重量 千克	1,5	2,5	4,3

撓性軸

	SM0-S	SM1-S	SM2-S	SM3-S
長度 毫米	50	100	200	300
重量 千克	1,3	2,7	4,3	5,9

撓性軸

	SM4-S	SM5-S	SM7-S	SM9-S
長度 毫米	400	500	700	900
重量 千克	7,1	9,3	12,9	15,1

振動棒頭——標準

	H 25	H 35	H 45	H 55	H 65
直徑 毫米	25	35	45	57	65
長度 毫米	440	410	385	410	385
重量 千克	1,3	2,1	3,4	5,4	6,8

振動棒頭——短

	H 25S	H 35S	H 45S
直徑 毫米	25	35	45
長度 毫米	295	310	305
重量 千克	0,8	1,6	2,8

振動棒頭——方形

	H 25HA	H 35HA	H 45HA	H 50HA
直徑 毫米	26	36	45	50
長度 毫米	380	405	390	395
重量 千克	1,3	2,3	3,3	3,9

振動棒頭——帶橡膠涂層

	HR 48	HR 65
直徑 毫米	48	65
長度 毫米	360	380
重量 千克	2,7	3,8

　德國威克諾森公司在上海新國際博覽中心展示了全系列混凝土處理產品，為建筑公司、預制件處理工廠、工程公司，以及建筑設計公司提供全面而且可靠的混凝土處理解決方案。

　　“隨著中國漸漸實行工廠預制、利用現場機械裝配等這些建筑工業化方法，市場對于如何令建筑標準化、結構配件生產工廠化的需求也日益提高。”威克諾森戰略銷售總監馬偉文說。“威克諾森混凝土處理產品不但可以令建筑工業化的生產過程加快實行，更因為其起源于德國的深厚技術和多年的發展經驗，令系列中的產品可以在世界上一些主要工程項目中作出貢獻，其中包括慕尼黑的安聯球場、南非Gautrain高鐵項目等等。”于這次上海國際建筑工業化展覽會，威克諾森展示了一系列電動和氣動外置振動器，型號包括：AR 26、AR 52、AR 53、AR 64、AR 75和PEV 27。振動頻率由每分鐘3,000、6,000、9,000到12,000次不等，能有效地優化外露混凝土表面。設計上這些振動器非常小巧，而且完全防塵、防水、免維護，更可選配不同的緊固系統，靈活根據不同工況安裝使用。展位上也展出了高頻率插入式振動器IREN 38和IREN 45。它們除了具有穩定的轉速，還有集成溫度過載保護。其高感應而且堅固的振動棒頭，擁有高耐磨性。配合重量輕、帶智能電壓和電源管理的隔離絕緣式變頻器KTU 2，它能補償輸入電源變動、不合規格的擴充裝置，以及裝置用電量常變動帶來的影響。即使在惡劣的環境條件下，兩組設備也能互相配合，發揮自如，表現出穩定的壓實和電源輸出控制性能。此外，威克諾森更特別展示了帶集成變頻器的高頻率插入式振動器IRFU 45。其振動頻率高達每分鐘12,000次，標配的集成變頻器采用密封電子器件，不會磨損，而且在輸入電壓波動和使用發電機供電的時候也能穩定地操作，可靠耐用。IRFU系列均配備威克諾森特有的 BodyguardTM安全開關，必要時可以在3毫秒內關閉裝置，更有效地保護操作員的安全。威克諾森混凝土處理系列的產品在這次展會上展示了如何有效地幫助建筑工業化。因此，在展出期間吸引了來自相關行業觀眾的關注及垂詢。【以上文章來源中國工程機械品牌網 】
